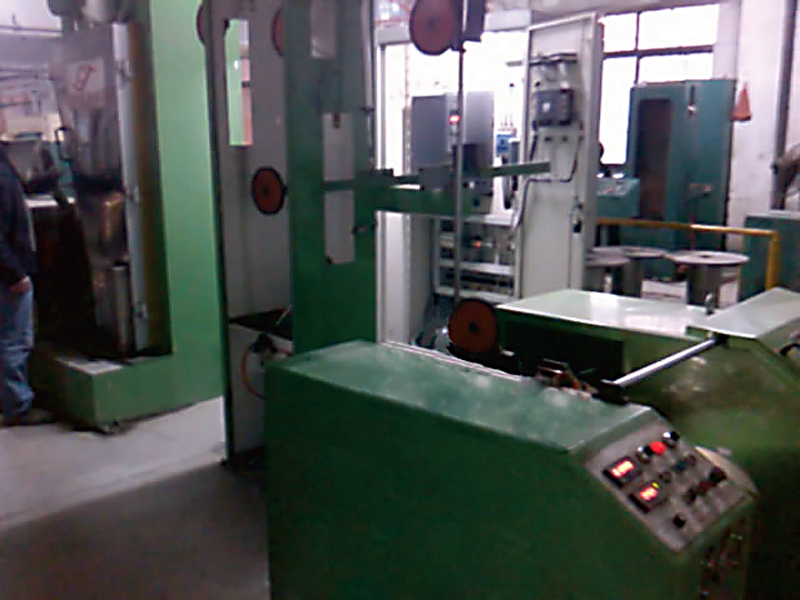

日前，海浦蒙特變頻器成功應用于由東莞某公司設計的中拉連續退火機。

該設備此前使用的某國產變頻器，主拉0.50Hz無法啟動，即使到3.00Hz左右也是時走時停，并且恒定線速度時頻率波動較大，收線端擺桿控制不穩定。

海浦蒙特在拉絲機行業耕耘多年，認知度及認可度較高，此次，被拉絲機制造商作為首選，直接前往終端解決客戶問題。

技術參數

? 動力控制：雙變頻器

? 入線直徑：2.6－3.0mm

? 出線直徑：0.4－1.2mm

? 最高線速度：1800m/min

? 空卷卷徑：100-250mm，變頻器需自適應各種卷徑規格

? 伸線動力：AC55kW

? 卷取動力：AC11kW

應用要求

? 主拉：低頻力矩大，穩速精度高；

? 收線：起動平穩，運行過程中，張力擺桿控制平穩，升降速過程中，張力擺桿擺幅小，尤其應用于退火需求時，對張力擺桿控制的平穩度要求更高，能自適應多種卷軸卷徑規格。

應用方案

? 主拉：一臺HD30變頻器，功率為55kW，模擬量給定頻率，端子給定運行命令，AO輸出給定頻率作為收線的線速度源；

? 收線：一臺HD30-T變頻器，功率為11kW，接收主機AO輸出的給定頻率作為線速度，確保系統響應快速性，擺桿反饋信號作為PID反饋，進行PID調節，確保系統穩定性，AO輸出給定頻率信號作為控制排線桿變頻器的頻率源。

調試效果

? 主拉：任何頻率段，運行流暢，頻率波動小。

? 收線：擺桿啟動一步到達平衡位置，張力擺桿不隨排線桿的擺動而波動，升降速時張力擺桿擺動極小，收卷全程擺桿幾乎“紋絲不動”。

HD30主拉變頻器控制特點

? 可工作于V/f或開環矢量控制模式；

? 低頻力矩大；

? 速度控制精度高。

HD30-T收線變頻器控制特點

? 自適應卷徑，無需設置卷徑；

? 起動一步到達平衡位置；

? 全過程張力擺桿控制平穩。
